Обратный молоток и споттер своими руками: подробная инструкция по изготовлению инструмента

Самодельный споттер обратный молоток должен иметь функциональный и эстетически привлекательный корпус – это коробка из пластмассы, металла, дерева. Главное, чтобы у нее была откидная крышка для доступа к внутреннему содержанию: трансформатору, блоку управления, микросхемам, проводам и контактам.

Рихтовщики в кузовном ремонте применяют множество способов правки металла. Вогнутости на больших площадях (капот, крыша) поддаются простому воздействию резиновой киянки с обратной стороны дефекта. Другое дело – неровности на порогах, крыльях, арках. Тут в ход идут иные методы, один из которых – обратный молоток споттер. Готовый инструмент стоит дорого, поэтому умельцы конструируют его самостоятельно.

Что такое споттер

Это современное высокотехнологичное оборудование, ориентированное на точечную сварку тонкого металла. Кузовщики применяют аппаратуру для восстановления первоначальной геометрии гнутого кузова автомобиля.

Ключевые функции и технические характеристики споттера

Прибор работает без привычных электродов: прикосновением к поверхности аппарат выдает сильнейший токовый разряд. Под действием импульса металл расплавляется. Если на конце оборудования надет съемный наконечник обратный молоток, то одновременно с разрядом насадка выправляет вогнутости. Разогрев и остывание в месте соприкосновения происходят одномоментно: металлу тут же придается былая жесткость, и изначальная форма восстанавливается. Так обратный молоток и сварочный аппарат в тандеме создают самое эффективное рихтовальное приспособление.

Аппарат характеризуется двумя параметрами:

Сила тока (А).
Мощность (кВт).

Второй показатель определяет функционал споттера обратного молотка:

при стандартной мощности установка выполняет роль споттера;
если повысить показатель – это уже оборудование точечной сварки.

Споттер для кузовного ремонта

В зависимости от типа преобразователя электротока, различаются инверторные и трансформаторные споттеры. Если вас интересует изготовление установки, возьмите за основу второй тип преобразователя.

Инструкция по изготовлению своими руками

Ключевое достоинство инструмента – легкость в деле выравнивания гнутых кузовов. Исправление геометрии таким способом обходится дешевле замены и покраски кузовных деталей.

Устройство выглядит так: корпус, из которого выходят два электропровода. Первый – масса, второй присоединяется к пистолету, которым и манипулирует кузовщик.

Как работает оборудование: с авто снимают АКБ, подводят массу к корпусу. К пистолету идет электроток. Нажимая на гашетку, мастер производит электрический разряд. Одновременно молотком обратного действия на панели выбиваются небольшие бугорки – разряд попадает ровно на них. Металл становится толще, приобретает первоначальную форму, а бугорки после процедуры зачищаются.

Зная принцип действий установки, собрать оборудование не трудно.

Схема споттера

Рассмотрите и проработайте представленные электросхемы.

Блок питания на схеме выглядит следующим образом:

Схема блока питания

Схема споттера:

Вы видите две диагонали: мощность преобразователя тока одной из них выше второй. Поэтому преобразователь (Т1) принимает напряжение после включения оборудования. Ток преобразуется и со вторичной обмотки поступает на конденсатор С1 по диодному мосту. Конденсатор накапливает электроэнергию. Напряжение в преобразователе пропускается, поскольку тиристор закрыт.

Чтобы начать сварку, нужно открыть тиристор. Манипулируя переключателем, отсоедините С1 от зарядки. Подсоедините к цепи тиристора. На его электрод пойдет ток, образованный разрядом конденсатора, и откроет последний.

Комплектующие

Другие необходимые составляющие, чтобы сделать обратный молоток для споттера своими руками:

пистолет – рабочая часть оборудования;
сварочные кабели – 2 шт.;
обратный молоток;
30-амперное реле;
диодный мост (можно снять со старого авто);
двухпозиционный контрактор;
БУ с тиристором.

Следите за совместимостью резьбовых соединений компонентов.

Трансформатор для споттера

Обычно перемотку преобразователя тока доверяют электрикам. Но, имея магнитопровод из меди, ненужные катушки, можно сделать все самостоятельно:

Срежьте боковины катушек, склейте детали, обмотайте тканью, залейте лаком. Чтобы проволока не перегибалась, на углы наклейте картон.
Наматывайте магнитопровод рядам, прокладывая каждый изоляционным материалом: это защитит катушку от межвитковых замыканий.
Сделайте ответвление провода.
Таким же образом проведите вторичную обмотку с ответвлением.
Выведите магнитопровода из катушки.
Пропитайте конструкцию шеллаком.

Первичную обмотку присоедините к электросети устройства, вторичную – к выходным зажимам. Учитывая это обстоятельство, рассчитывайте длину выходящих проводов.

Блок управления

В БУ заведите провода, контакты для клавиши «пуск» и других переключателей: регулировки силы тока, времени воздействия электрического импульса на выправляемую поверхность.

Подходящий вариант для корпуса – системный блок от компьютера, но есть и другие идеи.

Из аккумулятора

Для работы такого устройства сетевого напряжения не нужно. Вам потребуются старая батарея и втягивающее реле.

Подключение произведите следующим образом:

На «минус» подсоедините корпус прерывателя тока и сварочный провод. На конце последнего приварите контакт, предназначенный для крепления к дефектному участку автомобиля.
На реле два болта. К одному крепите «плюс» АКБ, к другому – электропровод, который тянется к молотку или пистолету. Длина этого кабеля – до 2,5 м.
Также с плюсовой клеммы проведите провод к клавише включения-выключения установки. Длина провода произвольная.

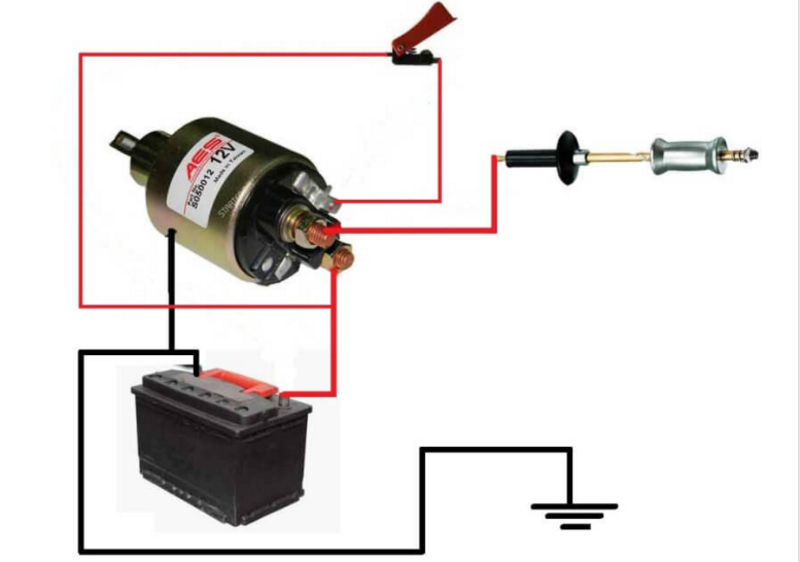

Схематичное изображение споттера из аккумуляторной батареи:

Схема споттера из аккумуляторной батареи

Из бытовой микроволновой печи

Старые микроволновки пригодятся в деле сооружения споттера. Потребуются трансформаторы (2 шт.) и корпус одной печи.

На преобразователи тока намотайте новые вторичные обмотки, иначе силы тока не хватит для мощного разряда.

Все комплектующие соберите по схеме и закрепите на диэлектрическом листе. Поместите конструкцию в корпус микроволновки.

Электрическая схема споттера из микроволновой печи:

Электрическая схема споттера из микроволновой печи

Процесс изготовления

Когда трансформатор, блок управления и корпус готовы, приступите к изготовлению рабочих элементов оборудования.

Сварочный пистолет

Этот компонент споттера называется стаддером. Изготовьте его из пистолета для нанесения клея. Вырежьте два одинаковых прямоугольника из толстого (до 14 мм) текстолита. В одном куске создайте нишу для монтажа электрода (это прут из меди сечением 8-10 мм) и переключателя, подающего разряд. В качестве крепежа изготовьте кронштейн.

Сварочный пистолет прикрепляется к споттеру электрическим проводом: конец последнего проденьте в отверстие кронштейна, зачистите, припаяйте.

Обратный молоток

Возьмите монтажный пистолет для распыления пены. Далее пошагово:

Срежьте пенный баллончик.
На его место приварите к пистолету стойки – 3 прута диаметром до 10 мм.
Согните из остатка того же прута кольцо 100 мм в диаметре, приварите к прутьям.
Обмотайте кольцо изолентой, чтобы оно в процессе выравнивания поверхности не приварилось к ней.
Срежьте изогнутую часть монтажного пистолета, прикрепите электропрвод.

Обратный молоток с точечной сваркой своими руками готов.

Под электродом подразумевается не плавкий элемент в привычном виде. В споттере – это насадки или наконечники цилиндрической формы, выполненные из латуни. Насадки используют в зависимости от типа сварочных креплений: шайбы, шпильки, гвозди.

Самые простые формы можно изготовить самостоятельно, сложные – заказать у токаря.

�� 722952 �� DIDGITAL CAR SPOTTER

�� /�� -44, ��-223

�� 722952 �� DIDGITAL CAR SPOTTER.

�� BlueWeld Digital plus 5500, TELWIN DIGITAL CAR SPOTTER 5500.

�� Telwin DIGITAL CAR SPOTTER 5500 (828204-��.+802102-��.) 823221.823166 380v

RedHotDot SR00005 �� , 50 ��.

�� (�� ) Great Wolf 380W GF-60L

RedHotDot �� : �� 220 � 320 �� SA00211

1 ��
2 ��
3 ��
4 ��
5 ��

�� , �� , �� :

8 (800) 555-08-08

��

�� , �� .

�� /��

[email protected]

�� . �� . ��

��

???????? ??? ?????? ? ?????, ???? ????????? ??????? ??????????.

% Спецпредложения
Политика продаж
Вопрос ответ
Прайс-листы
Прочие условия
Неплательщики
Регистрация

Оставьте Ваше сообщение и контактные данные и наши специалисты свяжутся с Вами в ближайшее рабочее время для решения Вашего вопроса.

* - Поля, обязательные для заполнения

Главная страница
Статьи на сварочную тему

Cпоттер для кузовного ремонта: что это такое и как он работает

Споттер — это разновидность сварочного аппарата, в котором применяется принцип замыкания электрического контакта с использованием шпилек. Оборудование востребовано для СТО, кузовного ремонта, сборки крупных конструкций из тонколистового металла путем контактной сварки. Рассмотрим устройство аппарата, принцип работы, виды и отличия разных типов. В статье Вы найдете советы, как выбрать споттер, чтобы он соответствовал поставленным задачам.

Назначение споттера
Устройство и принцип работы
Виды споттеров и их цена
Какой споттер выбрать?
Как работать споттером

Основное назначение споттера — выравнивать деформированные тонколистовые части кузова, поврежденные при ДТП или других чрезвычайных происшествиях. К таким кузовным элементам относятся:

колесные арки;

Кроме восстановления геометрии, некоторые модели способны соединять две стороны металла контактной сваркой, что облегчает и ускоряет сборку конструкций (например "улитки" приточно-вытяжных вентиляторов), замену вырезанных частей днища авто и т. д.

Благодаря споттеру не требуется разборка обшивки салона, дверей, поскольку большинство работ ведется с наружной стороны машины. Это делает рихтовку проще, быстрее. Есть такие участки кузова, к которым просто нельзя подобраться с другой стороны для выдавливания. Здесь споттер незаменим.

Споттер состоит из источника тока и, рабочих кабелей и пистолета (молоток). Чаще всего это трансформатор с двумя обмотками, который понижает напряжение и повышает силу тока. Другие модели содержат внутри корпуса инвертор, вырабатывающий постоянный ток, частота которого была увеличена в сотни раз в процессе преобразования.

Кроме источника тока есть панель управления для регулировки двух параметров: ампер и длины импульса. На аппарате есть два гнезда для присоединения кабеля с пистолетом и массы. Минусовая клемма крепится на кузове авто, а пистолетом орудует управляет сварщик.

Принцип работы споттера заключается в подаче тока при нажатии на курок. При этом пистолет приставляется к поврежденной поверхности. В момент кратковременной подачи тока высокой силы, происходит точечный нагрев поверхности. Этого достаточно, чтобы кончик пистолета приварился к ней. Но тепла настолько мало, что тонкий металл не перегревается, сохраняя свои прочностные характеристики.

Когда кончик пистолета приварен, мастер задействует обратный молоток. Это штифт с перемещающимся по оси грузом. Удар от кузова на себя приводит к вытягиванию вмятой части. Удары можно повторять до тех пор, пока поверхность не вытянется до нужного уровня. Затем кончик пистолета отсоединяют на излом и приваривают дальше по неровности. Операцию повторяют по всей площади повреждения. После споттера на кузове остаются следы контактной сварки, которые потом зачищают шлифовальным кругом болгарки.

Для ускорения процесса применяют специальные приспособления (пуллеры) для вытягивания приваренных шпилек от поверхности металла.

Инверторные

Работают на постоянном токе. Варят мягко, быстро. По габаритам могут быть компактнее аналогов. За счет нескольких преобразований тока исключены скачки. Содействуют экономии электроэнергии. Но цена инверторных споттеров дороже обычных — начинаются от 25 000 руб. Подходят для работы с разного рода металлами кузова, включая иномарки.

Трансформаторные

Выдают переменное напряжение. Могут быть однофазными на 220 V или трехфазными на 380 V, что определяет мощность аппарата и сферу использования. Трансформаторные споттеры потребляют больше электроэнергии, зато стоят дешевле — от 15 000 руб. Существенный минус — они не способны работать с оцинкованными частями кузова иномарок.

Многофункциональные

Кроме прихватки обратного молотка и расходников, многофункциональные споттеры способны вести точечную контактную сварку двух пластин вместе. Для этого они оснащаются клещами, на концах которых присутствуют медные электроды. Сдавленные между ними детали нагреваются и свариваются друг с другом. Сведение клещей бывает от пневматического привода (сварщик только нажимает на кнопку) или ручным способом. Многофункциональные споттеры стоят дороже всех остальных, зато позволяют легко приварить сегменты днища автомобиля, пороги.

Мини (портативные)

Хотя существуют небольшие споттеры весом около 10 кг, портативные отличаются еще и конструкцией. В них источник тока совмещен с пистолетом. В итоге пистолет нужно только включить в розетку 220 V. Весят портативные споттеры 2.5-4 кг, поэтому удобны для частой транспортировки, ремонта в полевых условиях от бензинового генератора. Стоят они 20-40 тыс. руб, но справятся только с небольшими вмятинами, поскольку относятся к маломощным устройствам.

При выборе споттера обращайте внимание на производителя модели, функциональность сварочного аппарата, комплектацию и характеристики. Учитывайте ремонтопригодность и отзывы владельцев оборудования.

Малоизвестные фирмы, выпускающие споттеры, имеют мало сервисных центров, а качество аппаратов может быть нестабильным. При поломке к ним сложно найти запчасти для ремонта. Среди известных производителей споттеров лидируют такие компании как:

Рекомендуем обратить внимание на итальянский бренд Telwin, который завоевал репутацию надежного. Компания специализируется на полупрофессиональном и профессиональном сварочном оборудовании. Все аппараты сопровождаются официальной гарантией. Ознакомиться с ассортиментом споттеров Telwin .

Возможности споттеров зависят от характеристик и комплектации. Лучше выбирайте модель с электронным управлением. Здесь время подачи рабочего тока регулируется программно и напряжение отключается автоматически. Работать очень легко.

В механическом управлении продолжительность приварки определяет сам сварщик, удерживая курок нажатым. Из-за нехватки опыта контакт можно недодерживать (будет быстро отпадать) или передерживать (сложно отделить впоследствии, задержка по времени, более глубокие следы для шлифовки, возможны прожоги).

Споттеры комплектуются следующими аксессуарами для кузовного ремонта:

пистолет с кабелем;
вставка обратный молоток;
вставка крюк с обратным молотком;
присоска с обратным молотком;
захват на 5-6 крюков;
приварочные шайбы, гребенки, кольца.

Это не обязательный набор, поэтому при выборе споттера обращайте внимание на полноту комплектации. Чем больше элементов, тем шире возможности оборудования по рихтовке.

Пуллер представляет собой приварной штифт с рычажным приводом. Он позволяет прихватиться в одной точке, опереться об окружающую поверхность и аккуратно вытянуть вмятину. Подходит для небольших повреждений.

Шайбы, гребенки и прочие приварочные элементы необходимы для вытягивания больших вмятин без острых краев. Они оптимизируют работу. По самому глубокому месту повреждения приваривается ряд шайб с расстоянием 10-15 мм или сплошная гребенка. При помощи захвата с крюками и обратного молотка мастер вытягивает сразу значительную площадь, а не воздействует точечно.

Наличие сварочных клещей упростит замену днища авто, ремонт порогов.

При выборе споттера обращайте внимание на ряд ключевых характеристик:

Сила тока. Бывает 1500-5000 А. Сказывается на прогреваемой толщине. С мощностью 1500 А получится только рихтовать небольшие вмятины. Чтобы сваривать металл 1.5+1.5 мм, выбирайте споттер на 5000 А
Напряжение сети. Бывает 220 или 380 V. Определяет, получится ли использовать споттер от обычной розетки в гараже или понадобится трехфазный ввод.
Потребляемая мощность. Варьируется в пределах 5-11 кВт. Влияет на нагрузку проводки. Для споттеров мощностью 8 кВт необходимо сечение медных проводов 4 мм².
Вес. 2.5-80 кг. Для моделей свыше 25 кг потребуется тележка, чтобы перекатывать по боксу вокруг автомобиля.

У споттера может сломаться плата управления, обмотка трансформатора, пистолет. Все детали можно заменить, если запчасти есть в наличие. Перед покупкой изучите распространенность ключевых узлов споттера конкретной модели в вашей местности или в интернете. Проверьте наличие сервисных центров, сотрудничающих с этим брендом, чтобы не пришлось отправлять оборудование далеко курьерскими службами или везти на авто.

Хотя это и разновидность электрической сварки, время импульса дуги настолько короткое, что сварочная маска не нужна. Сама дуга практически не видна (лишь искры), поскольку электрод приставляется непосредственно к изделию без зазора. Коротко рассмотрим, как работать споттером при выравнивании вмятин на кузове автомобиля.

Для крупных вмятин с плавными краями используют шайбы, приваренные в ряд. После вытягивания основной деформации, мелкие впадины рихтуют точечно обратным молотком.

Если у повреждения есть острые загнутые края, они образуют ребра жесткости и просто обратным молотком их не вытянуть. Необходимо снять напряжение металла, для чего задействуют угольные электроды. Расходник вставляется в пистолет и между ним и кузовом зажигается электрическая дуга. Электрод не плавится, а только разогревает место. Это размягчает сталь и облегчает выравнивание. Но для этого процесса уже нужна маска.

Полезные советы при работе

Подавайте свет сбоку, чтобы хорошо видеть плоскость. Бугры на кузове так же портят вид, как и вмятины.

Если длина импульса будет слишком большой, в месте точечной сварки, после отсоединения молотка, останется дырочка. Заварить ее сложно. Потребуется шпаклевка, но потом, возможна сквозная коррозия. Лучше изначально ставьте минимальную длину импульса, а потом регулируйте ее по мере необходимости.

В случае единичного прожога, если под рукой нет полуавтомата, попытайтесь заварить дырку угольным электродом, подавая второй рукой присадочную проволоку.
